冬期施工，砼就要這樣做！

砼的攪拌

　?。?/span>1）原材料的加熱：優先采用加熱水的辦法，當加熱水仍不能滿足要求時，再對骨料進行加熱。水和骨料的加熱溫度一般不超過800C和600C；當水、骨料達到規定溫度仍不滿足熱工計算要求時，可提高水溫至1000C，但水泥不得與800C以上的水直接接觸；水泥不得直接加熱，宜采用“暖棚法”加熱并存放。

　?。?/span>2）攪拌前，先用熱水或沖擊力傳感器蒸汽沖洗攪拌機。投料時，先投骨料和已加熱的水，然后再投入水泥；水泥不應與800C以上的水直接接觸，避免水泥假凝；

　?。?/span>3）外加劑應與水泥同時加入；

　?。?/span>4）拌制摻有外加劑的砼時，攪拌時間應比常溫時間延長50%；

　?。?/span>5）砼拌合物出機溫度不宜低于100C，入模溫度不宜低于50C。

砼的澆筑

　?。?/span>1）不得在強凍脹性地基土上澆筑砼，在弱凍脹性地基土上澆筑時，基土應進行保溫，以免遭凍；

　?。?/span>2）分層澆筑厚大整體式結構砼時，已澆筑層的砼溫度在未被上一層砼覆蓋前應不低于20C。采用加熱養護時，也不得低于20C；

　?。?/span>3）澆筑裝配式結構接頭的砼，應先將結合處的表面加熱至正溫。澆筑后的接頭砼在溫度不超過450C的條件下養護至設計要求強度，設計無規定時，強度不得低于強度標準值的75%。

融雪化冰

蓄熱法

　　利用原材料預熱和水泥水化熱，通過適當的保溫，延緩砼的冷卻，使砼在正溫條件下達到受凍臨界強度的一種常用施工方法。適用于室外最低氣溫不低于－80C（結構表面系數7.5）的結構。

　?。?/span>1）蓄熱法的特點：施工簡單、不需外加熱源、節能、冬期施工費用低，冬期施工應優先采用。只有確定蓄熱法不能滿足要求時，才考慮選擇其它方法。

　?。?/span>2）蓄熱法的三個要素：砼入模溫度、圍護結構的傳熱系數和水泥水化熱值。

　　蓄熱法適用于不太寒冷地區(室外平均氣溫不低于－150C )或表面系數不大于10的厚大結構以及地下結構。

蒸汽加熱法

　　蒸汽加熱法一種是濕熱養護(棚罩法、蒸汽套法及內部通汽法)，蒸汽與砼直接接觸，利用蒸汽的濕熱作用來養護砼；另一種是干熱養護(毛管法、熱模法)，蒸汽作為熱載體，通過散熱器將熱量傳導給砼使砼升溫。

　　蒸汽養護砼時，采用普通硅酸鹽水泥時最高養護溫度不超過800C，采用內部通氣法最高加熱溫度不超過600C。

蒸汽養護

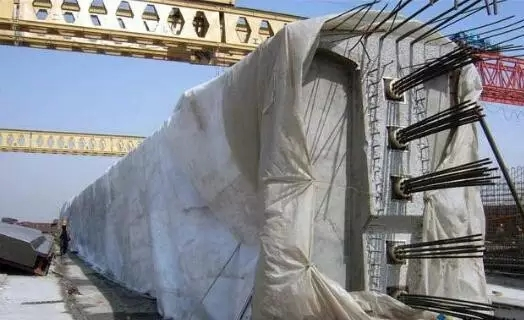

T 梁蒸汽養護

暖棚法

　　在建筑物或構件周圍搭設大棚，通過人工加熱使棚內空氣保持正溫，砼的澆筑和養護均在棚內進行，適用于砼工程較集中(如地下工程)的區域。暖棚常以腳手架材料為骨架，塑料薄膜、帆布或編織布圍護。優點：勞動條件好、效率高、質量有保證，施工操作與常溫無異；缺點：暖棚搭拆用工多、供熱需大量能源，費用較高，棚內溫度低(通常不超過100C)，砼強度增長慢。

　　采用暖棚法要保證棚內各點溫度均不低于50C，采用明火升溫時要注意防火防毒。

　　當日平均氣溫低于-100C時，暖棚法難以奏效。

暖棚法施工
